Desain Sistem cleanroom(ruang bersih) HVAC untuk teater operasi rumah sakit

Sebagai inti dari pengendalian kebersihan udara di ruang operasi bersih, sistem pendingin udara bersih memiliki persyaratan teknis yang tinggi, standar mutu yang ketat dalam konstruksi dan pemasangan, serta investasi modal yang relatif besar. Kegagalan untuk memenuhi spesifikasi operasional akan mengakibatkan kerugian yang besar.

Untuk membantu para profesional di industri dalam memahami dan menguasai secara kompeten perancangan sistem pendingin udara untuk ruang operasi bersih, kami membagikan poin-poin penting dalam perancangan berikut ini guna menghindari kesalahan teknis yang umum terjadi selama proses konstruksi.

1. Persyaratan Tata Letak untuk Sistem Pendingin Udara dan Pembuangan Udara

• Sistem pendingin udara yang terpusat harus menjaga ruang operasi bersih di bawah kendali yang efektif, sehingga memungkinkan pengelolaan secara menyeluruh pada tingkat area sekaligus pengoperasian yang fleksibel dan mandiri untuk setiap ruang operasi bersih.

• Sistem pendingin udara yang terpisah dan bersih harus dipasang untuk ruang operasi bersih dan ruang pendukung.

• Kamar operasi bersih Kelas I dan Kelas II harus dilengkapi dengan sistem pendingin udara terpusat yang murni secara independen untuk setiap kamar. Untuk ruang operasi bersih Kelas III dan Kelas IV, sistem terpisah untuk setiap ruangan lebih disarankan; alternatifnya, 2 hingga 3 ruang operasi dapat menggunakan satu sistem pendingin udara terpusat yang dilengkapi dengan penyaringan.

• Sistem pendingin udara terpisah yang bersih harus diterapkan masing-masing untuk area bantu bersih dan area utilitas bantu bersih. Untuk departemen operasional berskala besar, tata letak sistem berzona direkomendasikan untuk memudahkan operasional dan pengelolaan.

• Departemen operasi yang bersih harus dilengkapi dengan volume udara segar luar ruangan yang memadai, serta memiliki langkah-langkah yang andal untuk menjamin pasokan udara segar yang stabil ke setiap ruang operasi.

• Sistem pembuangan khusus harus dipasang untuk setiap ruang operasi. Saluran pembuangan udara harus disediakan di zona bantu bersih dan zona bantu utilitas untuk menjaga gradien tekanan yang wajar di seluruh ruang operasi.

• Sumber panas dan dingin untuk ruang operasi harus dirancang untuk memenuhi kebutuhan pendinginan dan pemanasan secara bersamaan di seluruh area ruang operasi yang bersih.

• Perangkat pengatur yang andal harus dipasang pada semua sistem pendingin udara terpusat dan sistem pembuangan udara untuk membatasi penyimpangan volume udara suplai, udara balik, udara segar, dan udara buang dalam batas toleransi yang diizinkan.

2. Metode Pengolahan Udara

• Udara resirkulasi pada sistem pengkondisian udara yang telah dimurnikan harus melewati filtrasi tiga tahap: filter tahap pertama dipasang dekat dengan saluran masuk udara balik, filter tahap kedua ditempatkan pada bagian bertekanan positif dari saluran udara, dan filter tahap ketiga dipasang pada ujung terminal sistem.

• Sistem pendingin udara yang terpusat harus melakukan proses pemanasan dan pengaturan kelembapan/penurunan kelembapan pada udara suplai sesuai dengan persyaratan kelas ruang operasi.

3. Organisasi Distribusi Udara

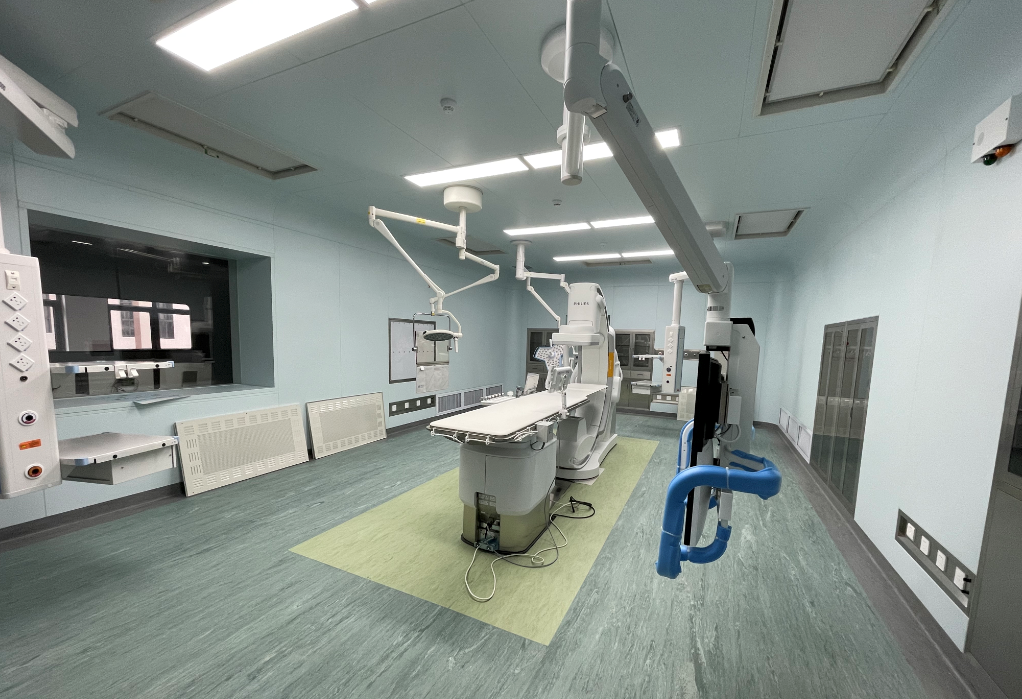

• Ruang operasi bersih menggunakan pola aliran udara suplai dari atas dan keluar dari bawah. Untuk ruang bantu yang bersih dan ruang utilitas, disarankan menggunakan sistem suplai dari atas dan pengembalian dari bawah, meskipun sistem suplai dari atas dan pengembalian dari atas juga dapat diterima.

• Outlet pasokan udara pada ruang operasi bersih Kelas I hingga III harus disusun secara terpusat tepat di atas meja operasi, sehingga area pembedahan tertutup oleh zona aliran udara bersih utama.

• Ruangan operasi bersih harus menggunakan sistem pengembalian udara dari bagian bawah di kedua sisi; pengembalian udara dari bagian bawah pada satu sisi diperbolehkan jika jarak antara dua dinding samping tidak lebih dari 3 meter.

• Tepi atas dari kisi-kisi udara balik bagian bawah tidak boleh lebih dari 0,5 m di atas permukaan lantai akhir, dan tepi bawahnya harus berada sedikitnya 0,1 m di atas lantai.

• Kisi-kisi udara keluar di ruang operasi Kelas I harus disusun dalam bentuk strip yang memanjang secara kontinu.

• Kecepatan udara pada kisi-kisi saluran balik di dalam ruangan ≤ 1,6 m/dtk; kecepatan udara pada kisi-kisi saluran balik di koridor ≤ 3 m/dtk.

• Saluran keluar udara buang pada plafon harus dipasang di ruang operasi bersih, sebaiknya di atas sisi kepala pasien pada plafon, dengan kecepatan aliran udara buang tidak lebih dari 2 m/detik.
