Penting teknis Inti Desain dan operasi cleanroom(ruang bersih)

Cleanrooms(ruang bersih) adalah lingkungan produksi dan eksperimental yang menjadi inti bagi industri manufaktur berpresisi tinggi, biofarmasi, perawatan medis, semikonduktor, dan lainnya. Indikator lingkungan pada ruang bersih secara langsung menentukan hasil produk, akurasi eksperimen, dan keamanan produksi. Untuk mempertahankan kondisi operasional ruang bersih yang stabil dan berkualitas, berbagai dimensi teknis kunci, termasuk pengaturan aliran udara, parameter lingkungan, desain struktural, dan manajemen cerdas, perlu dikendalikan dengan presisi. Artikel ini secara sistematis menguraikan sepuluh aspek teknis inti dalam desain, operasional, dan pengelolaan ruang bersih, dengan menggabungkan kasus-kasus rekayasa praktis serta data eksperimental yang akurat, guna memberikan acuan profesional bagi pembangunan, optimalisasi, dan pengelolaan operasional harian ruang bersih.

1. Organisasi Aliran Udara: Penentu Utama Kebersihan

Analisis Kunci

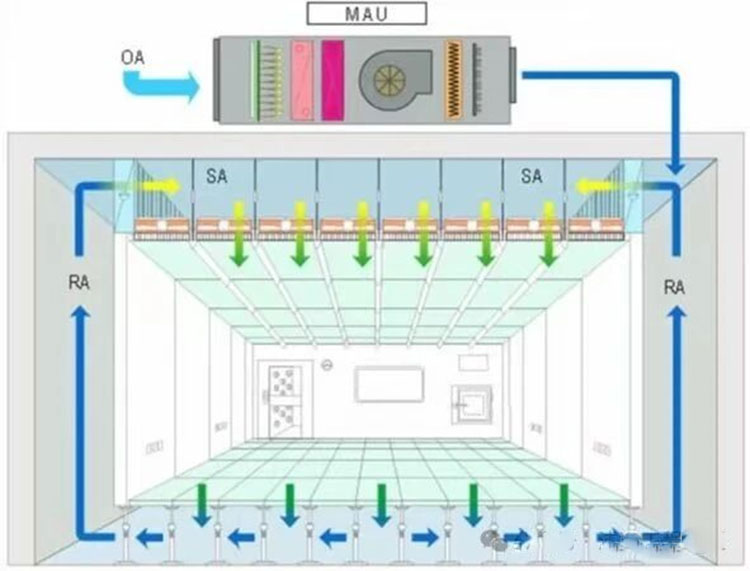

Bentuk aliran udara pada dasarnya dibedakan menjadi aliran laminar vertikal, aliran laminar horizontal, dan aliran turbulen. Aliran laminar vertikal diterapkan pada area dengan tingkat kebersihan yang sangat tinggi, seperti ruang operasi dan bengkel pembuatan wafer, dengan kecepatan angin yang dikendalikan secara ketat pada 0,3–0,5 m/s. Aliran turbulen cocok untuk area dengan tingkat kebersihan rendah, seperti bengkel pengemasan produk, yang memerlukan laju pergantian udara minimal 25 kali per jam.

Studi Kasus

Sebuah pabrik wafer semikonduktor mengadopsi desain aliran laminar vertikal. Dengan penerapan FFU (Fan Filter Unit), kecepatan angin yang stabil sebesar 0,45 m/s tercapai, dan tingkat kepatuhan terhadap standar kebersihan ISO Kelas 3 dalam kondisi statis mencapai 100%.

Data Inti

Setiap peningkatan kecepatan angin sebesar 0,1 m/s di area aliran laminar dapat mengurangi konsentrasi partikel lebih dari 30%.

2. Kebersihan dan Tingkat Pertukaran Udara: Seni Keseimbangan Dinamis

Analisis Kunci

Kelas kebersihan (ISO Kelas 1 hingga 9) harus disesuaikan dengan persyaratan proses produksi. Sebagai contoh, pengisian aseptik dalam industri biofarmasi memerlukan tingkat kebersihan statis ISO Kelas 5 dengan laju pergantian udara minimal 360 kali per jam; sementara pengemasan dan pengujian elektronik memerlukan tingkat kebersihan dinamis ISO Kelas 6 dengan laju pergantian udara minimal 25 kali per jam.

Studi Kasus

Sebuah pabrik farmasi mengoptimalkan laju pergantian udara di bengkel bersih kelas 10.000-nya, meningkatkannya dari 15 kali/jam menjadi 25 kali/jam. Akibatnya, tingkat kelulusan pemeriksaan sterilitas produk meningkat dari 98% menjadi 100%.

Data Inti

Setiap peningkatan laju pergantian udara sebesar 10 kali per jam dapat mengurangi konsentrasi partikel di dalam ruangan hingga 50%.

3. Desain Struktural: Jaminan Ganda untuk Pencegahan Debu dan Stabilitas Aliran Udara

Analisis Kunci

Rongga-rongga struktural yang dapat menyebabkan akumulasi debu harus dihindari dalam perancangan ruang bersih. Perlakuan khusus seperti transisi melengkung pada sambungan dinding dan lantai serta isolasi fondasi peralatan dari pelat lantai diterapkan untuk menghilangkan sudut-sudut mati yang menumpuk debu dan memastikan aliran udara dalam ruangan yang lancar serta stabil.

Studi Kasus

Sebuah ruang operasi di rumah sakit menggunakan lantai poliuretan tanpa sambungan dan dinding berbahan pelat baja berwarna dengan sifat antibakteri. Dibandingkan dengan struktur bangunan tradisional, konsentrasi partikel debu di dalam ruangan berkurang sebesar 60%.

Data Inti

Setiap pengurangan 1mm pada celah struktural dapat meningkatkan tingkat kepatuhan terhadap standar kebersihan sebesar 15%.

4. Kontrol Tekanan Diferensial: Penghalang Terhadap Invasi Polusi

Analisis Kunci

Standar perbedaan tekanan yang ketat harus diterapkan untuk area bersih: perbedaan tekanan antara area bersih dan area tidak bersih harus tidak kurang dari 10 Pa, dan perbedaan tekanan antara dua area bersih yang bersebelahan harus tidak kurang dari 5 Pa. Ruang penyangga harus disediakan untuk bengkel-bengkel yang menghasilkan debu dalam jumlah besar, sehingga terbentuk perbedaan tekanan bertingkat yang menurun dari area dengan tingkat kebersihan tinggi ke area dengan tingkat kebersihan rendah, guna mencegah pencemaran silang.

Studi Kasus

Sebuah pabrik elektronik menerapkan pemantauan waktu nyata menggunakan sensor tekanan diferensial untuk menstabilkan perbedaan tekanan antara area transmisi wafer dan area pengemasan pada 12–15 Pa, sehingga mengurangi tingkat polusi di bengkel sebesar 40%.

Data Inti

Setiap kenaikan tekanan diferensial sebesar 1Pa dapat meningkatkan efisiensi isolasi polusi sebesar 10%.

5. Pengendalian Personel dan Material: Kunci dalam Pengelolaan Pencemaran Sumber

Analisis Kunci

Personel yang memasuki ruang bersih wajib melewati ruang shower udara (30 detik per orang) dan ruang ganti khusus untuk mengganti pakaian bebas debu. Bahan dan peralatan harus dipindahkan melalui jendela transfer yang saling terkunci dengan sistem penguncian ganda pada pintu dan dilengkapi fungsi desinfeksi UV untuk memutus sumber pencemaran dari luar sejak awal.

Studi Kasus

Sebuah perusahaan biofarmasi menerapkan sistem manajemen kontrol akses cerdas, yang mempersingkat waktu proses masuk dan keluar personel menjadi 15 detik per orang serta mengurangi tingkat kontaminasi silang sebesar 80%.

Data Inti

Konsentrasi partikel di dalam ruangan akan melebihi standar sebanyak tiga kali lipat jika personel bekerja tanpa mengenakan pakaian anti-debu yang memenuhi standar.

6. Kontrol Suhu dan Kelembapan: Dasar Operasi Proses yang Stabil

Analisis Kunci

Lingkungan operasi standar ruang bersih dikendalikan pada suhu 23±2℃ dengan fluktuasi suhu ≤0,5℃ per jam, serta kelembapan relatif 40%-45%RH (dengan toleransi fluktuasi jangka pendek ±3%). Proses khusus seperti litografi semikonduktor memerlukan air dingin bersuhu rendah (≤5℃) sebagai pendukung untuk dehumidifikasi tambahan guna memenuhi persyaratan ketelitian proses.

Studi Kasus

Sebuah pabrik wafer menerapkan penukar panas pipa panas untuk optimalisasi penghematan energi, sehingga mencapai penghematan energi sebesar 15% sambil menjaga fluktuasi suhu dan kelembapan relatif masing-masing dalam kisaran ±0,3℃ dan ±2%RH.

Data Inti

Setiap penurunan kelembapan dalam ruangan sebesar 5% dapat mengurangi tingkat terjadinya listrik statis sebesar 20%.

7. Pengendalian Kebisingan dan Getaran: Pembunuh Tak Terlihat dalam Manufaktur Presisi

Analisis Kunci

Tingkat kebisingan dalam ruangan pada ruang bersih tidak boleh melebihi 60 dB(A), dan kecepatan getaran harus dikendalikan dalam kisaran 1 μm/s (memenuhi persyaratan presisi ultra-tinggi dari mesin litografi EUV). Peralatan presisi dilengkapi dengan platform isolasi getaran yang menggunakan sistem isolasi ganda berupa per dan bantalan udara untuk mengurangi gangguan akibat getaran dan kebisingan.

Studi Kasus

Sebuah pabrik semikonduktor menerapkan FFU berfrekuensi variabel untuk mengurangi kebisingan operasional kipas, sehingga tingkat kebisingan di dalam ruangan turun dari 65dB menjadi 58dB dan meningkatkan hasil produksi sebesar 5%.

Data Inti

Setiap penurunan kecepatan getaran sebesar 0,5 μm/s dapat mengurangi tingkat kegagalan peralatan presisi hingga 30%.

8. Desain Hemat Energi: Jalan Tak Terelakkan untuk Mengurangi Biaya dan Meningkatkan Efisiensi

Analisis Kunci

Berbagai teknologi hemat energi diterapkan untuk optimalisasi ruang bersih: sistem pemulihan panas (penghematan energi 15%-20%), FFU berfrekuensi variabel (pengurangan konsumsi energi hingga 40%), serta catu daya ganda ditambah sistem UPS untuk mempertahankan tekanan diferensial dalam ruangan yang stabil selama lebih dari 30 menit setelah terjadi pemadaman listrik, sehingga menjamin operasional yang aman dan stabil.

Studi Kasus

Sebuah pabrik farmasi menerapkan teknologi gabungan pemulihan panas dan FFU berfrekuensi variabel, sehingga menghemat 20 juta kWh listrik setiap tahun dan mengurangi emisi karbon sebesar 1.800 ton.

Data Inti

Setelah dilakukan renovasi hemat energi, konsumsi energi per unit produk di ruang bersih berkurang sebesar 25%.

9. Manajemen Cerdas: Alat Andal untuk Pemantauan Lingkungan Waktu Nyata

Analisis Kunci

Penerapan EMS (Sistem Pemantauan Lingkungan) mewujudkan pemantauan secara real-time, pencatatan data, serta peringatan dini apabila terjadi kondisi di luar batas pada indikator lingkungan utama seperti suhu dalam ruangan, kelembapan, tekanan diferensial, dan konsentrasi partikel. Sistem akan memicu alarm ketika nilai yang dipantau secara berurutan mencapai 80% dari nilai batas sebanyak tiga kali, sehingga terwujud pengendalian risiko yang cerdas.

Studi Kasus

Sebuah rumah sakit menerapkan teknologi twin digital untuk mensimulasikan pengaturan aliran udara dalam ruangan, mengoptimalkan tata letak FFU, dan mempersingkat waktu penyesuaian kepatuhan terhadap standar kebersihan hingga 50%.

Data Inti

Manajemen cerdas memangkas waktu respons terhadap kejadian tidak normal di lapangan dari 2 jam menjadi 15 menit.

10. Proteksi Kebakaran dan Respons Darurat: Garis Terakhir Pertahanan Keselamatan

Analisis Kunci

Kelas ketahanan api bangunan ruang bersih harus tidak kurang dari Kelas II, batas ketahanan api langit-langit harus tidak kurang dari 0,4 jam, dan batas ketahanan api jalur evakuasi harus tidak kurang dari 1 jam. Sistem sprinkler pra-aksi dan sistem pembuangan asap mekanis terhubung dengan sistem kontrol tekanan diferensial untuk mewujudkan respons darurat yang terkoordinasi.

Studi Kasus

Sebuah pabrik elektronik menerapkan sistem VESDA (Very Early Smoke Detection Apparatus), sehingga waktu respons darurat kebakaran berkurang dari 3 menit menjadi 30 detik.

Data Inti

Operasi keterkaitan sistem proteksi kebakaran profesional dapat mengurangi tingkat kerugian akibat kebakaran hingga 70%.
